Как правильно выбрать металлопластиковые трубы
Металлопластиковые трубы широко применяются в устройстве бытовых систем отопления, холодного и горячего водоснабжения. Благодаря многослойному строению они сочетают в себе преимущества металлических и полимерных конструкций, будучи почти полностью лишены их недостатков.
Конструкция труб из металлопластика

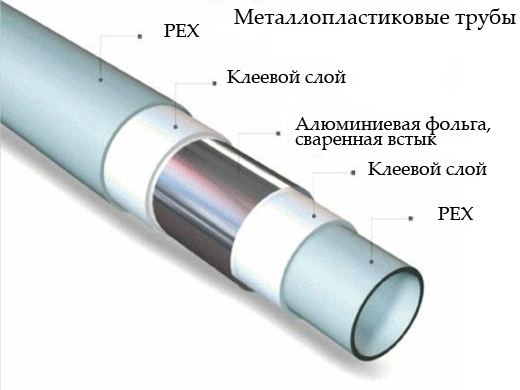

Строение. Металлопластиковая труба состоит из пяти слоев. Два из них являются связующими, три – основными. К последним относятся:
- внутренний – из полимера;
- средний (несущий) – из алюминиевой фольги;
- наружный - из полимера.
Алюминиевая фольга и пластик соединены клеевым составом, который не допускает расслоения в процессе эксплуатации.
Материалы. Для изготовления металлопластиковых труб чаще всего используются полимеры высокого качества – сшитый (PE-X) или термоустойчивый (PE-RT) полиэтилен. Такие материалы устойчивы к механическим и температурным воздействиям, рассчитаны на длительный срок эксплуатации. Трубы PE-X и PE-RT могут использоваться в системах отопления и горячего водоснабжения, для обустройства теплых полов.
Размеры. Металлопластиковые трубы имеют шесть основных типоразмеров, которые соответствуют наружному диаметру в 16, 20, 26, 32, 40, 48 мм. Выпускаются также изделия в 63 мм, однако они не нашли широкого применения. Трубы в 16 и 20 мм обычно используются при монтаже водопровода, 40 и 48 мм – для устройства напорной канализации. Изделия диаметром 26 и 32 мм являются универсальными.
| Чертеж | Наружный диаметр, D (мм) | Внутренний диаметр, Dn (мм) | Толщина стенки, S (мм) | Типичное применение |
 |
16 | 12 | 2 | Подводка к смесителям, радиаторам |
| 20 | 16 | 2 | Внутренняя разводка водопровода в квартирах | |
| 26 | 20 | 3 | Стояки водоснабжения, теплый пол | |
| 32 | 26 | 3 | Магистральные трубопроводы в частных домах | |
| 40 | 32 | 3,9 | Напорные системы, большие магистрали | |
| 48 | 40 | 4 | Промышленные системы, канализация |
Маркировка и нормативные документы
На внешнюю поверхность металлопластиковых труб обязательно наносится буквенно-цифровая аббревиатура, в которой указана основная информация об изделии.
Например: CTM® PEX-AL-PEX PIPE 1216 HOT WATER TEMP 95 oC PRESS 10 Бар. Маркировка расшифровывается следующим образом:
- CTM® – название компании-производителя (торговая марка);
- PEX-AL-PEX – внешний и внутренний слой из сшитого полиэтилена, средний – алюминий;
- PIPE 1216 – труба с внутренним диаметром 12 мм и внешним – 16 мм;
- HOT WATER– предназначается для горячего водоснабжения
- TEMP 95 oC – максимальная температура эксплуатации;
- PRESS 10 Бар – наибольшее давление в системе.
В конце маркировки обязательно указывается дата изготовления и номер партии.
Основным нормативным документом, регламентирующим размеры и характеристики металлопластиковых труб, является ГОСТ Р 53630-2015.
Сфера применения
Помимо стандартного бытового использования, металлопластиковые трубы получили широкое распространение в следующих отраслях:
- в устройстве трубопроводов, транспортирующих жидкости и газы;
- для защиты и экранирования силовых и иных кабелей;
- при установке систем кондиционирования;
- для транспортировки сжатого воздуха.
Полимеры, входящие в состав металлопластиковых труб, являются нейтральными веществами, не выделяют токсинов. Это позволяет использовать изделия для транспортировки пищевых жидкостей, в том числе питьевой воды.
Ограничения в применении металлопластиковых труб
Несмотря на высокие эксплуатационные характеристики, изделия не являются универсальными. Например, их нельзя применять:
- в системах центрального отопления, если они имеют элеваторные узлы;
- помещениях, которые относятся к классу Г пожарной безопасности;
- местах с источниками тепла, имеющими температуру поверхности более +150 °С
- системах с подачей жидкости под давлением более 10 бар.
Кроме этого, такие изделия не рекомендуются для устройства предохранительных, сигнальных, переливных, расширительных и противопожарных трубопроводов.
Преимущества металлопластиковых труб
- Долговечность. Она является наиболее очевидным преимуществом. Эксплуатационный срок металлопластиковых труб, заявленный производителями, составляет 50 лет, что соизмеримо с периодичностью капитального ремонта. Для стальной продукции рабочий ресурс намного меньше – не более 15–20 лет.
- Небольшой вес. Труба изготовлена из легких материалов – полимеров и алюминиевой фольги. Поэтому вес одного погонного метра такого изделия невелик – всего 430 г при наружном диаметре 40 мм. Это значительно облегчает транспортировку даже больших партий металлопластиковых труб.
- Хорошие эксплуатационные свойства. Металлопластиковые изделия отличаются высокой пропускной способностью (в 1,3 раза выше, чем для стальных аналогов). Гладкая внутренняя поверхность препятствует образованию наслоений и уменьшению просвета. Сшитый полиэтилен, из которого изготовлены трубы, не окисляется, не взаимодействует с агрессивными химическими веществами.
На что обратить внимание при выборе
Все вышеперечисленные преимущества делают металлопластиковые трубы оптимальным вариантом при обустройстве многих бытовых коммуникаций.
При подборе продукции нужно ориентироваться на особенности системы, в которой они будут устанавливаться. В первую очередь следует обратить внимание на следующее:
- типоразмер (наружный диаметр);
- назначение (ГВС, отопление, холодное водоснабжение);
- максимальное рабочее давление.
Кроме этого, обратите внимание, не входит ли система в список вышеупомянутых ограничений для металлопластиковых труб. В этом случае следует выбрать иной вид трубной продукции.
| Показатели | Наружный диаметр | ||||
| 16 | 20 | 26 | 32 | 40 | |
| Внутренний диаметр, мм | 12 | 16 | 20 | 26 | 33 |
| Толщина стенки труб, мм | 2,0 | 2,0 | 3,0 | 3,0 | 3,5 |
| Вес 1 п. м. трубы, г | 115 | 170 | 300 | 370 | 430 |
| Объем жидкости в 1 п. м. трубы, л | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 |
| Рабочая температура при давлении 10 бар, °С | 0 - 95 | ||||
| Рабочая температура при давлении 25 бар, °С | 0 - 25 | ||||
| Максимальная кратковременно допустимая температура °С | 130 | ||||
| Максимальное рабочее давление при максимальной температуре, бар | 10 | ||||
| Давление разрушения при температуре 20 °С, бар | 94 | 87 | 88 | 74 | 67 |
| Коэффициент линейного расширения, 1/°С | 0,26х10-4 | ||||
| Коэффициент шероховатости | 0,07 | ||||
| Коэффициент теплопроводности, Вт/м К | 0,43 | ||||
| Прочность клеевого соединения, Н/10мм | 70 | ||||
| Прочность сварного соединения алюминия, Н/мм2 | 57 | ||||
| Стойкость без разрушения при постоянном внутреннем давлении при температуре, °С | |||||
| 20 °С в течении 1 ч, МПа (не менее) | 5,71 | 5,1 | 5,43 | 5,12 | 4,84 |
| 95 °С в течение 1 ч, МПа (не менее) | 3,3 | 3,03 | 3,18 | 3,03 | 2,95 |
| 95 °С в течение 100 ч, МПа (не менее) | 2,93 | 2,69 | 2,83 | 2,7 | 2,62 |
| 95 °С в течение 1000 ч, МПа (не менее) | 2,57 | 2,36 | 2,52 | 2,44 | 2,31 |
| Прочность при поперечном разрыве, Н | 2880 | 3050 | 3260 | 3430 | 3570 |
| Срок службы при соблюдении условий эксплуатации, лет | 50 | ||||
| Минимальный радиус изгиба вручную, мм | 80 | 100 | 110 | 160 | 550 |
| Радиус изгиба с применением трубогиба, мм | 45 | 60 | 95 | 125 | 180 |
