Какую роль выполняют диэлектрические муфты
Какой вред могут нанести «блуждающие токи»
Виды диэлектрических вставок для газовых систем
Основная функция любого диэлектрического элемента в системе – защитить от воздействия электрического тока. Не имеет значения, где именно он установлен – в щитке, распределяющем подачу электричества различным потребителям, или в ином месте. Эту же защитную функцию выполняют и диэлектрические муфты, которые монтируются в газопроводах. Они устанавливаются между трубой, по которой подается газ, и шлангом, подводящим его к бытовым приборам. Диэлектрическая муфта является элементом, который предохраняет газовое оборудование от «блуждающих токов». Так называют появление электрического потенциала в земле в результате эксплуатации сильноточных установок, линий электропередачи, электротранспорта.
Особенности «блуждающих токов»
От стандартного электричества такое явление отличается несколькими моментами. Это:
- прохождение преимущественно по земле, а не по проводам;
- изменяющаяся форма и амплитуда;
- отсутствие постоянных путей распространения.
Последний фактор и стал причиной такого названия: «блуждающие». Такие токи, как и всякое электричество, выбирают для себя пути с наименьшим сопротивлением. Поэтому при соприкосновении со стальными конструкциями, например с газопроводом, они уходят из земли в металлические трубы и попадают в магистральную или бытовую трубную систему. При отсутствии диэлектрической защиты и/или неправильном подключении газовой колонки, плиты, котла, которые оснащены электрическими системами, блуждающий ток может нанести большой вред такому оборудованию. Причем не только в отдельной квартире, но и во всем многоквартирном доме.
Какой вред могут нанести «блуждающие токи»
К наиболее вероятным проблемам, которые может вызвать данное явление, относятся следующие:
- выход из строя электронных систем управления газовым оборудованием;
- повышенная опасность получения травмы во время грозы или аварии на ЛЭП;
- высокая опасность пожара и/или взрыва из-за возможности появления искры.
Чтобы всего этого не произошло, необходимо изолировать землю от газовых труб, с этой целью и используются диэлектрические вставки. Согласно СП 42-101-2003 их установка является обязательной, даже если газопровод изготовлен из пластика, а не металла.
Виды диэлектрических вставок для газовых систем
Промышленность изготавливает различные виды изделий, предназначенных для изоляции газовых труб от «блуждающих токов». Всю продукцию данной категории можно разделить на две большие группы.

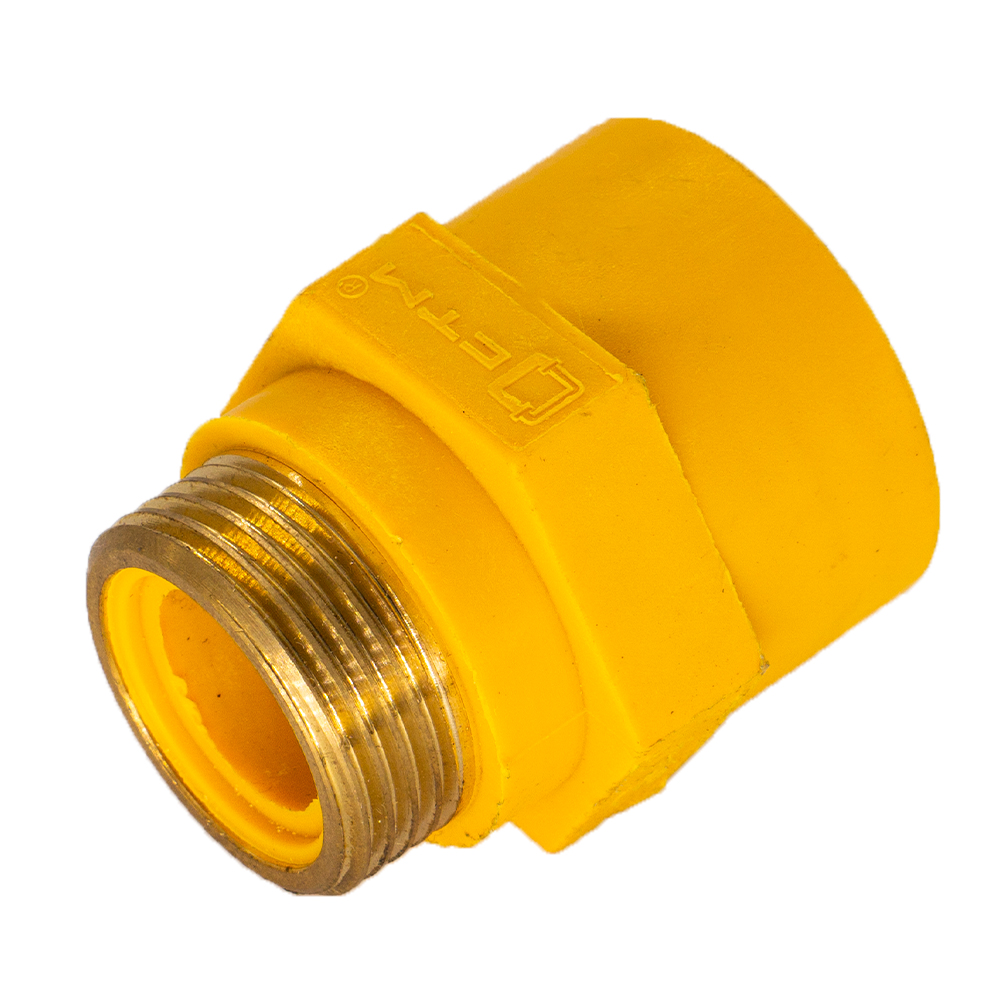

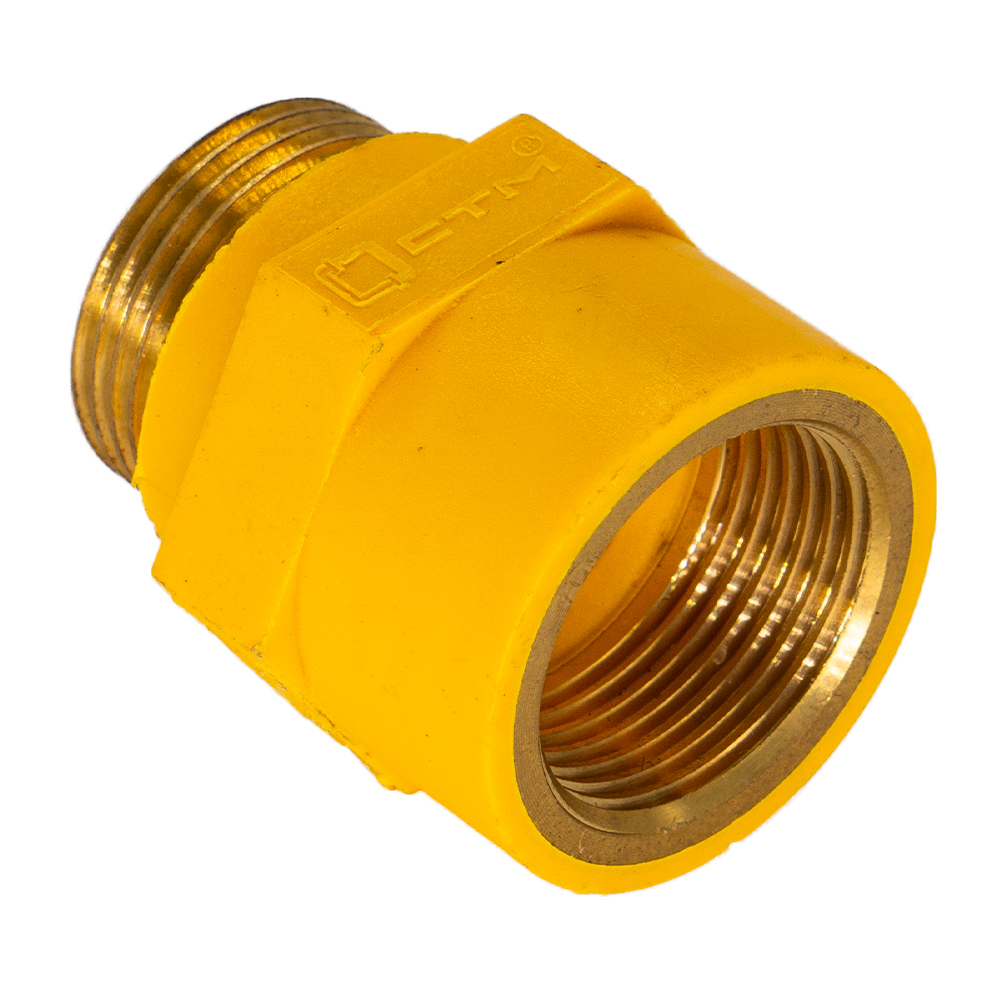

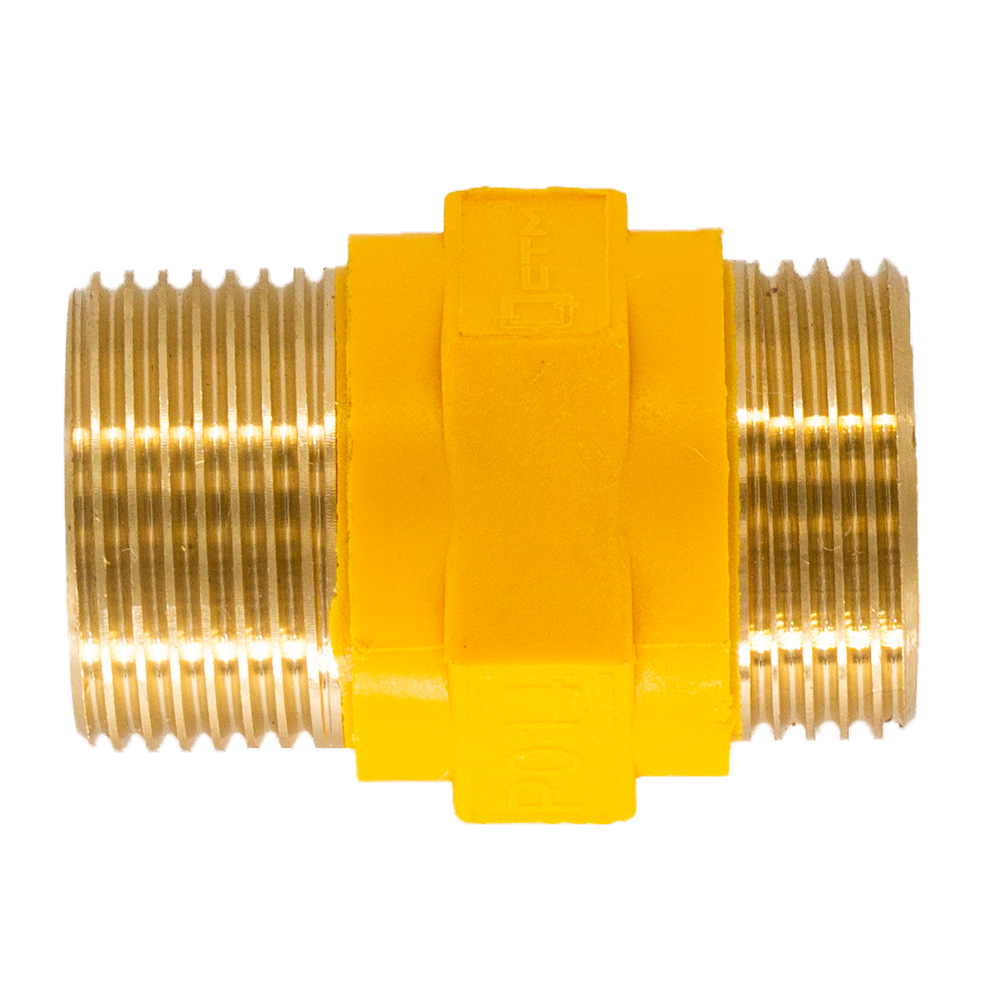

Резьбовые. К ним относятся изолирующие муфты, оснащенные резьбой с обеих сторон. Их устанавливают между трубой, подводящей газ, и газовым прибором (оборудованием). Диэлектрические муфты классифицируются по следующим параметрам:
- диаметру резьбы. Основные размеры таковы – 1/2“ (⌀15), 3/4“ (⌀20) и 1“ (⌀25). Муфты меньшего и большего размера не используются;
- присоединению. С обеих сторон может быть только наружная (ш/ш) или внутренняя (г/г) резьба либо и та и другая (г/ш).
Нерезьбовые. Это диэлектрические вкладыши (втулки), не пропускающие электрический ток. Их устанавливают между подводкой и газовой трубой. Втулки отличаются только своим диаметром, который находится в диапазоне 8–27 мм. Так как и муфты, и вкладыши выполняют одни и те же функции, они:
- изготавливаются из одного и того же негорючего полимера – полиамида с сопротивлением около 1012 Ом;
- имеют примерно одинаковое рабочее и максимальное давление.
Как установить диэлектрическую вставку
Если вы собираетесь сделать монтаж самостоятельно, последовательность действий должна быть такой:
- перекрывается вентиль в подводящей трубе;
- горелки оставляются открытыми, чтобы газ полностью выгорел;
- гайка гибкого шланга аккуратно откручивается с помощью двух разводных ключей;
- муфта прикручивается к торцу шланга;
- работа проверяется на герметичность с помощью мыльного раствора.
Обратите внимание: любые работы с газопроводом должны санкционироваться газовыми службами. Если у вас такого разрешения нет, лучше вызвать профессионалов.
