Манометры. Виды и применение
Под манометром подразумевается компактный механический прибор, который используется для измерения давления. С учетом назначения и конструктивного исполнения устройство может работать с газом, жидкостью, паром или воздухом. В продаже есть разные виды манометров, которые различаются принципом действия и сферами применения.
Сферы применения манометров
Существует множество отраслей, в которых применяются манометры. Такое измерительное оборудование незаменимо в местах, где используются жидкость или газ с давлением ниже или выше атмосферного. Соответственно, с помощью прибора можно оценивать как избыточное, так и недостаточное значение. Среди основных сфер использования манометров:
- системы водоснабжения;
- газопроводы;
- котлы и отопительные магистрали;
- компрессоры и пневматические приводы;
- резервуары со сжатым газом;
- шиномонтажное оборудование;
- газораспределительные станции и т. д.
Общетехнические измерительные приборы отличаются универсальностью и самыми широкими сферами применения. Обычно их используют в неагрессивных средах для оценки давления жидкого или газообразного вещества, не вступающего в реакцию с медным сплавом. Также есть утилитарные манометры (автомобильные, судовые, железнодорожные) со специализированным назначением.
Как устроен манометр

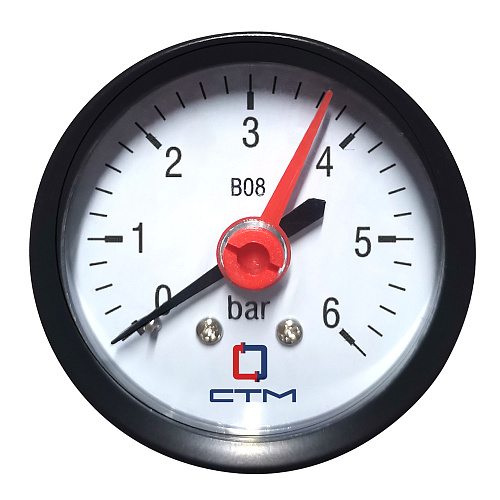

Внешне манометры часто напоминают друг друга и выпускаются в цилиндрических корпусах со стеклянной панелью на лицевой стороне, под которой находится циферблат со стрелкой. В нижней части оборудования установлен штуцер с резьбой для монтажа прибора в трубчатый отвод или отверстие, где будет проводиться измерение давления. К основным конструктивным элементам манометра можно отнести:
- корпус;
- механическую рычажно-зубчатую передачу;
- шкалу;
- измеряемую стрелку;
- штуцер;
- защитное стекло;
- мембрану.
Виды манометров
По принципу действия манометры бывают трех видов:
- жидкостные;
- грузопоршневые;
- пружинные.
Представители второй группы отличаются высокой точностью. Пружинные представлены в нескольких модификациях: пластинчатые, трубные и коробчатые, различаясь типом пружины. Также сюда входят дифференциальные модели. Самые примитивные по строению измерительные устройства работают на базе трубчатой пружины (трубки Бурдона), которая подвергается выпрямлению под воздействием давления. Ее свободный отрезок воздействует на рычаг, а тот, в свою очередь, двигает стрелку циферблата.
Классификация
По характеристикам
Еще представленные в продаже манометры различаются ключевыми характеристиками, включая диапазон колебаний величины, степень защиты, климатическое исполнение и класс точности. Одним из основных параметров является диапазон колебаний физической величины, который подбирается с учетом значения рабочего напора.
По сфере применения
В зависимости от сферы применения и назначения прибора он может иметь разные типы корпуса: виброустойчивый, с повышенной коррозийной стойкостью, защитой от взрывов, влаги, пыли и т. д. Также манометры классифицируют по уровню точности. Серийные экземпляры обозначаются классом действия до 1,5, что указывает на допустимую погрешность не более 1,5 % от фактических показателей. Чем ниже класс, тем точнее оборудование.
По единицам измерения
В качестве единиц измерения на циферблате могут использоваться бары, МПа, Па (паскали), атмосферы или кгс/см2. Реже встречаются модели, где указаны миллиметры ртутного столба. Обычно это специализированные метеорологические приборы – барометры.
