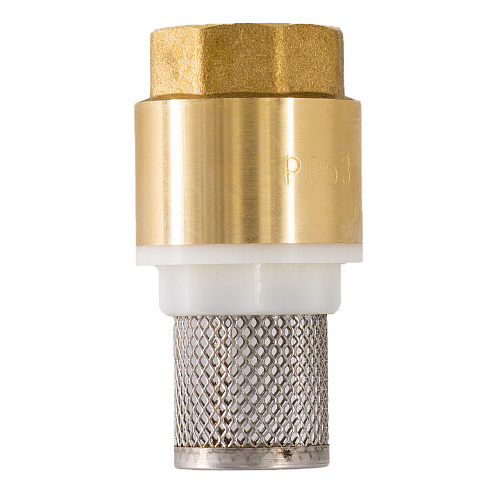

Обратный клапан с сеткой: виды, установка, применение
Обратный клапан с сеткой – деталь, используемая в системах водоснабжения, отопления и канализации для обеспечения направленного движения потока, а также первичной фильтрации. Устройства подобного типа различаются по способам установки, конструкции, габаритам и ряду других ключевых характеристик.
Оглавление
Особенности конструкции
Обратный клапан с сеткой врезается на участке трубопровода, соединяющего уличную и внутреннюю часть трубопроводной магистрали. В его конструкции предусмотрено использование подвижного запорного элемента, основной задачей которого является блокирование обратного хода жидкости в трубопроводе, таким образом вода может поступать только внутрь дома, но не может выходить из системы обратно, к примеру, при пропадании давления. Для автономного водоснабжения подобные компоненты незаменимы, так как при остановке насоса обратный поток может привести к раскручиванию крыльчатки насоса и его поломке. Также подобные устройства могут устанавливаться в системах обогрева воды перед бойлером и прочим оборудованием, оснащенным накопительным баком. Наличие металлической сетки обеспечивает фильтрующие свойства, удаляя механические загрязнения: ржавчину, песок, тину и прочее. Фильтрация способствует поддержанию в работоспособном состоянии оборудования и запорной арматуры в сети.
Для каких систем подходит
Обратные клапаны, оснащенные металлической сеткой, пригодны для эксплуатации в различных системах:
- Водоснабжение. Рекомендуется для автономного водоснабжения с использованием мотора, откачивающего воду из скважины или колодца. Клапан в данном случае исключает образование обратного тока при отключении двигателя, а также в значительной степени стабилизирует давление в системе, снижая уровень напора воды и защищая оборудование от избыточного механического воздействия. Также проводится первичная фильтрация и удаление песка и других загрязнений.
- Канализация. Монтаж осуществляется на участке перед входом в септик. При эксплуатации обеспечивается защита от попадания в систему стоков из-за подтопления резервуара в результате поднятия сточных вод.
- Отопление. При помощи обратного клапана с сеткой изготавливается байпас, в задачи которого входит удаление из воды загрязнений, а также организация направленного движения теплоносителя в системе с принудительной циркуляцией и установленным насосом.
Разновидности
Изделия подобного типа можно разделить на две основные категории в зависимости от конструкции обратного клапана: подъемные и поворотные. Подъемные монтируются на вертикальные участки труб, для блокирования потока в них используется металлическая круглая пластина с осевым элементом. При подаче воды снизу вверх она сдвигается естественным путем, а при обратном токе блокирует вытекание из системы под давлением водяного столба. Поворотные клапаны устанавливаются на горизонтальные участки труб и при подключении к оборудованию. Имеют схожую конструкцию с той разницей, что они дополнительно усилены пружиной, обеспечивающей фиксацию запорной пластины в положении, когда отсутствует давление в системе с нужной стороны. Также различия сводятся к типу конструкции и креплению устройств. Бывают следующие модели:
- Фланцевые. Конструкция имеет стальной плоский фланец для присоединения болтами или шпильками с одной стороны. Такие устройства, как правило, применяются на участках присоединения к оборудованию в системах автономного водоснабжения со скважинным насосом.
- Межфланцевые. Имеют плоскую конструкцию, при установке не требуется закручивание или иное воздействие. Вместо этого фиксация осуществляется между двумя фланцами (труба и оборудование) путем зажимания между ними.
- Муфтовые. Оснащены резьбой и больше всего подходят для трубопроводов малого диаметра. Фиксируются при помощи сгонов или иных элементов. Устанавливаются в систему трубопровода или же на участке подключения оборудования.
Как выбрать подходящую модель
При выборе обратного клапана, оснащенного сеткой, необходимо учитывать его эксплуатационные особенности и совместимость с оборудованием, используемым в конкретной системе. Это обусловлено тем, что некоторые насосы имеют конкретные требования к эксплуатации и применению дополнительного оборудования. При выборе специалисты рекомендуют обращать внимание на следующие характеристики:
- уровень давления в системе – необходимо учитывать номинальные и средние показатели;
- диаметр посадочного участка – должен соответствовать диаметру труб или горловины оборудования;
- пропускная способность – должна соответствовать показателям насосного оборудования, чтобы исключить создание избыточного давления и перегрев;
- класс герметичности – зависит от давления в системе и ряда других характеристик.
Многие модели имеют съемную фильтрующую сетку, что упрощает дальнейшую эксплуатацию. При засорении ее можно почистить или заменить.
