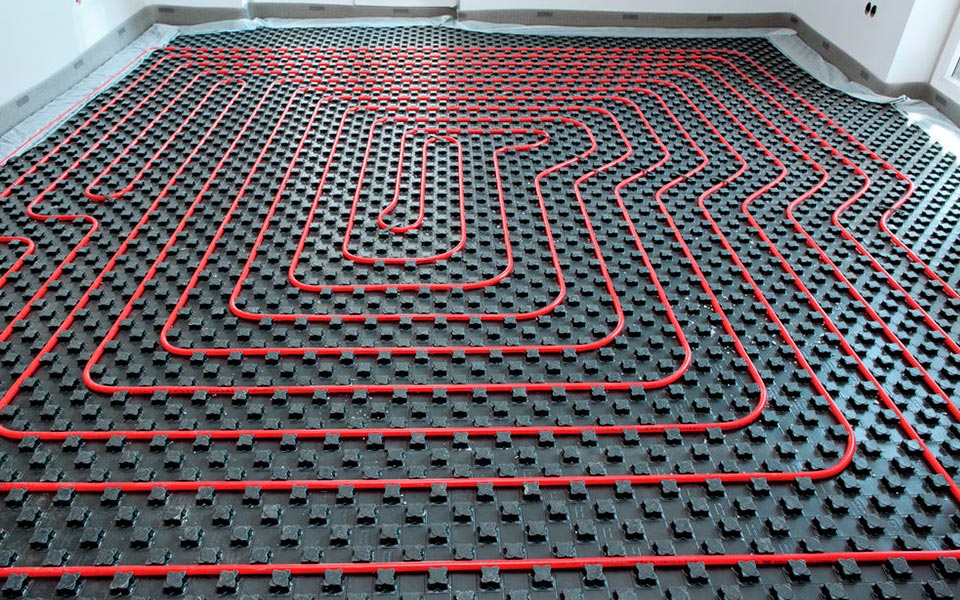

Практические советы по настройке систем напольного отопления
Напольное отопление будет функционировать надлежащим образом при правильном монтаже его комплектующих. Но чтобы система теплого пола оправдала ожидания пользователей в полной мере, необходима грамотная ее настройка. Такая наладка предусматривает балансировку петель, регулировку насосно-смесительного узла (НСУ) и настройку контроллера (если он предусмотрен схемой). Цель балансировки – установить требуемые соотношения (баланс) расходов теплоносителя по петлям. Итоговая установка расходов для каждой ветки происходит в процессе настройки НСУ.
Как работает насосно-смесительная группа
Насосно-смесительный узел необходим для создания отопительной подсистемы с температурой теплоносителя, отличной от t° основной системы (с более низкой t°). Температура понижается за счет смешивания горячей воды, подаваемой теплогенератором, и охлажденной жидкости, прошедшей через трубы системы. Помимо этого, НСУ обеспечивает поддержание требуемой температуры теплоносителя в автоматическом режиме. Для этого используются термостаты, сервоприводы, клапаны, реле, другие технические средства. Насос в составе узла создает циркуляцию воды по контуру. Комплектация и устройство НСУ разных торговых марок могут различаться, поэтому их настройку выполняют в соответствии с предписаниями производителей.

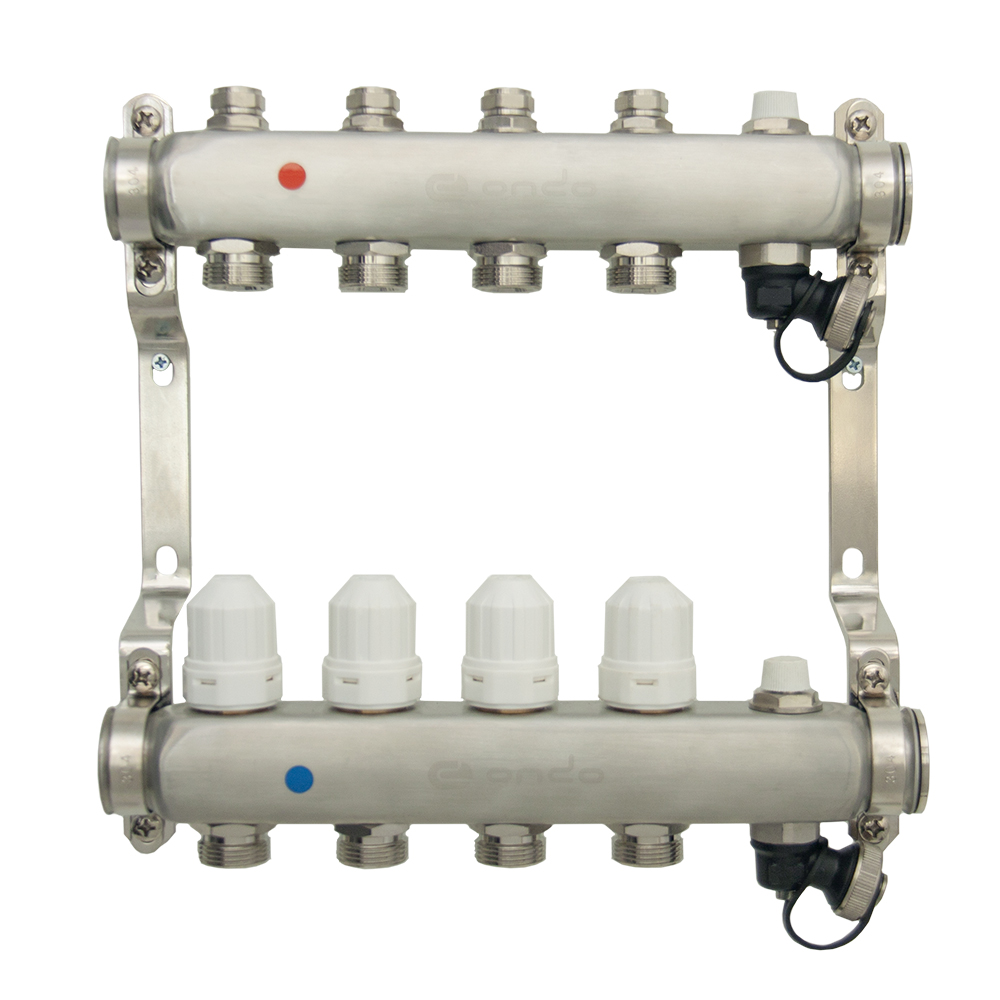

Настройка коллекторов с расходомерами
Из НСУ вода поступает в распределительный коллектор. Расход в коллекторных блоках настраивается с помощью запорных клапанов или расходомеров. Наличие этих устройств значительно упрощает процесс балансировки. Сбалансировать расходы в каждой петле и установить требуемое соотношение тепловой мощности для всех веток проще при наличии гидравлических расчетов. Но если такой информации нет, можно обойтись и без этого. Достаточно выставить расходы так, чтобы они были пропорциональны длинам труб каждого контура. Настройку начинают с самой длинной петли, установив расходомер в полностью открытое положение. Дальнейшую балансировку выполняют по первому расходомеру.
Пример расчета
Пусть, например, настраивается коллектор с 4 выходами, длины труб составляют 100, 80, 80 и 60 м. При этом первая (самая длинная из них) открыта на максимум, и расход в ней составляет 4 л/мин. Система будет сбалансированной, если расход в втором контуре составит: (80/100) * 4 = 3,2, в третьем – 3,2, в четвертом – 2,4 л/мин. Но это еще не окончательная настройка. Помимо выполнения несложных расчетов расхода, нужно учитывать сопротивление каждого контура, которое зависит от количества поворотов и других факторов. Если, например, в третьем контуре при полностью открытом расходомере установился расход 2,5 л/мин, нужно выполнить перерасчет. Следуя принципу пропорциональности, определяем, что расход в первой петле составит в этом случае 3,125, во второй – 2,5, в четвертой – 1,875 л/мин.
Настройка коллекторов с запорными вентилями
Такую регулировку выполняют при включенном отопительном котле. Лучше это делать при температуре воздуха снаружи помещения не ниже +5 °С (для минимального теплосъема). В процессе настройки важно исключить значительные потери и поступление тепла. Регулировка происходит в той же последовательности, что и в случае с расходомерами, но точность настройки будет ниже. Нужно выбрать самый длинный контур, полностью открыть его вентиль и настроить остальные ветки путем откручивания запорных кранов пропорционально длинам веток. Чем короче петля, тем менее открытой она должна быть.
Проверка правильности регулировок
Чтобы проверить, насколько правильно были выполнены настройки запорными вентилями, необходимо определить разность температур (Δt) прямого и обратного потоков в каждом контуре. Обычно этот параметр составляет 5–10 °С. Разность температур связана с расходом и тепловой мощностью контура. Так, между Δt и расходом существует обратная зависимость. Настройки считаются верными, если удалось добиться одинаковой разности температур во всех петлях.
