Управление комбинированной системой отопления
Комбинированной называют систему отопления, в которой используются разные источники и потребители тепла. Источниками могут быть, например, газовые, твердотопливные или электрические котлы. Потребителями – радиаторы и теплый пол. Как правильно спроектировать схему управления комбинированной системой отопления (КСО)?
Комбинирование отопительных контуров для поддержания комфортной температуры
Теплый пол в проектах отопительных систем все чаще рассматривается как альтернатива более привычным радиаторам. Но напольного подогрева не всегда хватает для поддержания комфортного микроклимата в помещении даже при максимально допустимой температуре теплоносителя. Согласно п. 6.4.9. СП 60.13330.2016, пол в помещении, в котором постоянно находятся люди, не должен нагреваться выше 26 °С. В комнате с постоянным пребыванием людей необходимо поддерживать t° не ниже 20 °С. Это означает, что от поверхности пола может исходить тепловой поток Q, равный (26 – 20) * 10,8 = 64,8 Вт/м2. Где 10,8 – среднее значение коэффициента теплоотдачи напольного покрытия, при том, что на обогрев 1 м2 площади жилого помещения требуется в среднем 100 Вт тепла – именно такое значение берется для выполнения простейших расчетов тепловой мощности системы отопления.
Регулировка температуры в КСО

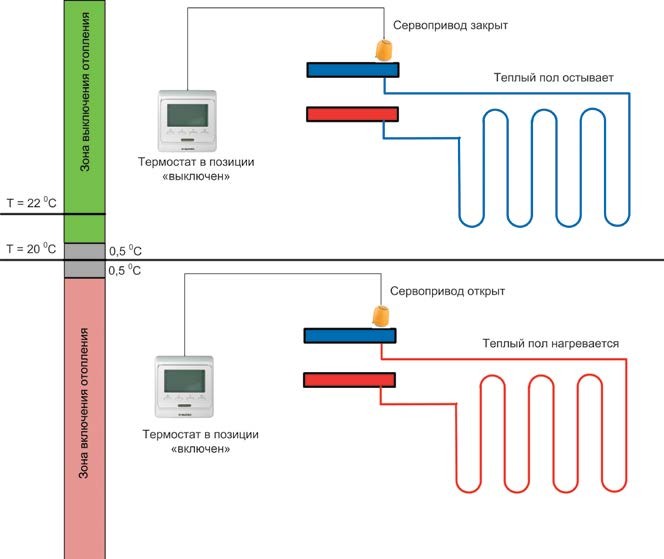

После монтажа комбинированной отопительной системы нужно решить вопрос с регулировкой режимов ее работы. Наиболее простой вариант управления – с использованием термостатов, которые вместе с сервоприводами устанавливаются на коллекторы. На приборе нужно задать требуемую температуру, например, 20 °С. Если t° в помещении превышает заданное значение, термостат выключен, и сервопривод перекрывает путь теплоносителю в отопительный контур. Если в помещении становится холоднее 20 °С, термостат переходит в положение «включено», после чего сервопривод открывает теплоносителю доступ в систему. При этом температура должна понизиться не менее чем на 0,5 °С, т. е. на величину гистерезиса. Это необходимо для корректной работы автоматики. Если начнутся срабатывания ровно на 20 °С, термостат начнет дребезжать, непрерывно включаясь и выключаясь.
Варианты схем управления
При всей своей простоте схема управления КСО с помощью термостатов может быть достаточно гибкой и эффективной. Можно, например, использовать этот прибор для одновременного включения или выключения радиаторов и теплого пола. Это самый простой, но не всегда целесообразный способ регулировки. Отопительный сезон, как правило, захватывает осень и весну, когда бывает достаточно включать систему отопления на 15–20 % от ее максимальной мощности. В такие периоды вполне достаточно работы только теплого пола. В процессе понижения температуры окружающего воздуха к обогреву помещения подключаются радиаторы. Т. е. схема управления также должна быть комбинированной и предусматривать возможность автономной работы каждого контура.
Используемые технические средства
Для реализации комбинированной схемы управления системой отопления используется дополнительный блок реле. При этом вводится величина dT, которая определяет температурный диапазон превышения уставки, когда работает только одно реле. Уставка может составлять, например, 20 °С, dT – 3 °С. Если температура воздуха в помещении ниже 20 °С, включены оба реле и работают два отопительных контура. Такой режим характерен для пиковых холодов в зимние месяцы. Как только температура становится больше 20 °С (на 0,5 °С), одно реле отключается, и в работе остается только теплый пол. Если t° продолжает расти и достигает 23 °С, срабатывает и второе реле, полностью отключая отопительную систему. При снижении температуры воздуха в помещении автоматика поочередно включается в обратном порядке.
Преимущества двухконтурного регулирования
Схема двухконтурного регулирования может использоваться в системах отопления квартир и частных домов. Главные ее плюсы – повышение надежности системы, снижение расходов на обогрев помещения, рациональное распределение тепла, высокий КПД отопительных контуров. Наиболее целесообразна такая схема для управления двумя отопительными приборами, расположенными в одном помещении. При повышении температуры воздуха до величины уставки отключается сначала один прибор, при дальнейшем потеплении – выключается второй. Это позволяет автоматически поддерживать благоприятный микроклимат в помещении в течение всего отопительного сезона.
