Установка группы безопасности котла

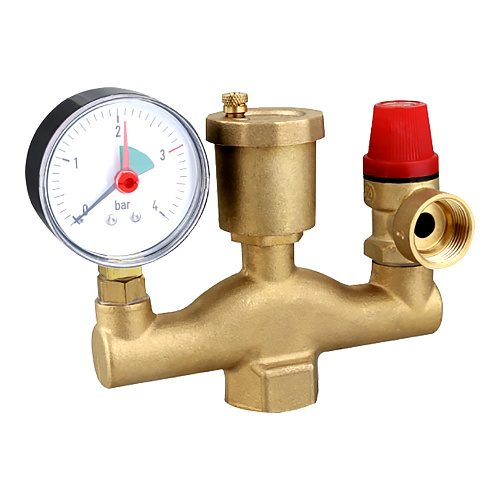

Группа безопасности котла СТМ ТЕРМО представляет собой комплекс устройств, установленных на одном коллекторе, подключенном к отопительному контуру. Ее основное назначение – защитить систему отопления от избыточного давления, возникающего в трубах при перегреве теплоносителя.

Что входит в группу безопасности

Манометр. Контролирует текущее давление в системе отопления. Последнее должно соответствовать рабочим параметрам отопительного котла, которые указываются в техническом паспорте последнего. Чаще всего это – 1,5-2,0 атм. Манометр позволяет измерять фактическое давление в системе. Это дает возможность оперативно выявлять проблемы в контуре отопления или в работе оборудования. Например, снижение давления обычно говорит о нарушении герметичности соединений в контуре или неисправности воздушной камеры расширительного бака.

Автоматический воздухоотводчик. Он выводит газ, образующийся при циркуляции теплоносителя. Последний содержит растворенный воздух, который постепенно выделяется, образует пузырьки и воздушные пробки, а со временем перемещается в самую верхнюю часть контура. Именно поэтому воздухоотводчик должен монтироваться в верхней части отопительной системы. Как только наполнение его камеры достигает заданного уровня, срабатывает автоматика, и воздух выводится наружу.

Предохранительный клапан. Он настраивается на предельный уровень давления в отопительной системе. При его превышении клапан срабатывает и сбрасывает излишний пар, воду или пароводяную смесь в специальную емкость. С этой целью к предохранительному устройству подключают шланг и отводят его в подготовленный резервуар или в канализацию. Последний вариант недопустим для антифриза (если он используется в качестве теплоносителя).

Правила подключения группы безопасности

Лучше всего, чтобы монтаж осуществлялся организациями, специализирующимися на отопительных системах. Если это по какой-то причине невозможно, установку можно сделать и самому с помощью стандартных слесарных инструментов. При этом следует учитывать ряд факторов:

  • профессионалы не рекомендуют монтировать группу безопасности на трубах из полипропилена или металлопластика, так как те могут деформироваться под воздействием горячего воздуха и пара;
  • на отрезке между отопительным котлом и устройствами не должно быть фильтров, кранов, вентилей, другой арматуры, уменьшающей просвет;
  • вода или пароводяная смесь сбрасываются через предохранительный клапан.
  • воздухоотводчик монтируется вертикально в верхней части контура отопления;
  • группу безопасности следует устанавливать сразу на выходе трубы из котла, но не ближе 50 см к нему;
  • все устройства монтируются так, чтобы при необходимости к ним обеспечивался быстрый доступ.

Основные ошибки при монтаже

  • Установка запорной арматуры между котлом и группой безопасности. При закрытом кране это может привести к затоплению или выходу из строя котельного оборудования.
  • Монтаж устройств прямо над котлом при отсутствии шланга, отводящего воду от предохранительного клапана. При увеличении давления выше максимума устройство срабатывает, а вода (пароводяная смесь) поступает прямо на электронные элементы управляющей автоматики.
  • Монтаж группы безопасности в труднодоступном месте. Это значительно усложняет ремонт и обслуживание котельного оборудования. Манометр должен располагаться так, чтобы его показания можно было считать издали.
